Comment connecter un lecteur de code-barres à un ordinateur ou un téléphone portable ?

La méthode de connexion d'un lecteur de code-barres à un ordinateur ou un téléphone portable dépend du type d'appareil et du

protocole de transmission.

Pour les connexions informatiques, la méthode la plus courante est la connexion filaire USB. Branchez le câble de données dans le

port USB de l'ordinateur, et le système reconnaîtra et installera automatiquement le pilote. Certains modèles peuvent nécessiter de

télécharger manuellement le pilote correspondant depuis le site officiel.

Pour les connexions sans fil, Bluetooth peut être utilisé :

Activez le Bluetooth sur l'ordinateur.

Mettez le lecteur de code-barres en mode d'appairage (généralement en maintenant le bouton d'appairage enfoncé jusqu'à ce que le voyant clignote).

Recherchez le nom de l'appareil sur l'ordinateur et cliquez pour l'appairer (un code d'accès tel que "0000" ou "1234" peut être requis).

Certains lecteurs de code-barres intelligents prennent également en charge les connexions Wi-Fi. Ils peuvent être connectés à un réseau local via le

menu des paramètres de l'appareil, ou liés en saisissant les informations d'identification Wi-Fi dans le logiciel informatique fourni.

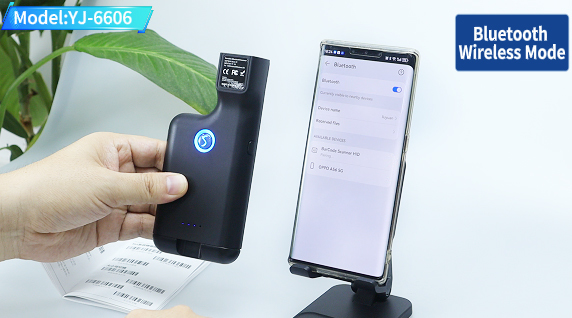

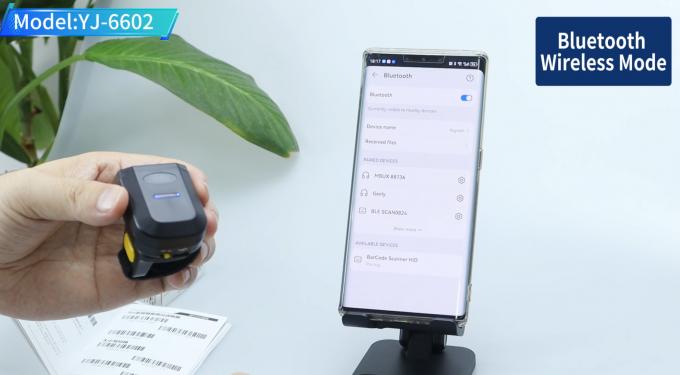

Pour les connexions de téléphones portables, Bluetooth est la solution universelle

Activez le Bluetooth sur le téléphone.

Mettez le lecteur en mode d'appairage (reportez-vous au manuel).

Recherchez l'appareil sur le téléphone et appairez-le (un code d'accès peut être requis). Une fois connecté, les données numérisées

apparaîtront automatiquement dans un bloc-notes ou une application désignée.

Les téléphones Android peuvent également utiliser un câble OTG pour une connexion filaire :

Connectez l'interface USB du lecteur au téléphone via un adaptateur OTG.

Activez la fonctionnalité OTG dans les paramètres du téléphone.

Certains lecteurs de code-barres ont des applications dédiées. Après avoir téléchargé et installé l'application, connectez le lecteur via Bluetooth ou Wi-Fi

pour des fonctionnalités supplémentaires telles que la gestion des données et la personnalisation du format.

Remarque :

Assurez-vous que le lecteur prend en charge le protocole de transmission requis.

Pour les connexions sans fil, conservez les appareils dans la portée effective.

Certains modèles plus anciens peuvent nécessiter de basculer manuellement le mode de transfert de données.

Comment fonctionnent les scanners de codes à barres

Les scanners de codes à barres fonctionnent en capturant optiquement les modèles de codes à barres, en les convertissant en signaux numériques et en décodant le

Le principe de fonctionnement varie selon le type de scanner:

Scanneurs de codes à barres laser

Émettre un faisceau laser qui balaie le code à barres

Détecter les différences d'intensité de la lumière réfléchie (les barres noires absorbent la lumière tandis que les espaces blancs la réfléchissent)

Convertir les signaux optiques en ondes électriques

Décoder la forme d'onde analogique en données numériques à l'aide de puces spécialisées

Transmettre des informations décodées via USB ou autre interface

Idéal pour la numérisation rapide de codes à barres 1D dans le commerce de détail et la logistique

Scanners de codes à barres d'imagerie

Utilisez des caméras intégrées pour capturer des images complètes de code-barres

Utilisez des algorithmes de traitement d'image avancés pour décoder les codes 1D et 2D

Peut reconstituer des codes à barres endommagés, déformés ou mal imprimés

Prise en charge de la numérisation des codes à barres affichés sur les écrans numériques

Convertir les données d'image en informations numériques par décryptage informatique

Généralement utilisé pour les paiements mobiles et la traçabilité industrielle

Principales différences techniques:

Les scanners laser reposent sur une mesure précise de la réflexion de la lumière pour le balayage linéaire

Les scanners d'imagerie utilisent la vision par ordinateur pour la lecture omnidirectionnelle

La technologie d'imagerie prend en charge des symbologies plus complexes (codes QR, matrice de données)

Les scanners laser offrent généralement des vitesses d'analyse plus rapides pour les codes à barres traditionnels

Les scanners modernes incorporent souvent

Mécanismes de mise au point automatique pour des distances de travail flexibles

Connectivité multi-interfaces (USB, Bluetooth, RS232)

Algorithmes de décodage avancés pour des environnements difficiles

Résistants à l'usure

Cette traduction maintient l'exactitude technique tout en améliorant la lisibilité grâce à:

Catégorisation claire des types de scanners

Flux logique du principe de base aux fonctionnalités avancées

Utilisation cohérente de la terminologie normalisée par l'industrie

Détails techniques équilibrés et accessibilité

L'accent mis sur les différenciateurs clés entre les technologies

Guide de la connexion au port série du scanner de code-barres (RXD, TXD, VCC, GND)

Le câble série d'un scanner de code-barres contient quatre broches critiques: RXD (réception de données), TXD (transmission de données), VCC (alimentation électrique)

Les stratégies de connexion doivent être ajustées en fonction du type d'appareil cible:

Connexion au port RS232 du PC/ordinateur industriel

Lignes de données de connexion croisée:

Scanner RXD → appareil TXD

Scanner TXD → appareil RXD

Connectez le GND au dispositif GND pour la mise à la terre commune

La connexion VCC dépend de la capacité d'alimentation:

Si le port de l'ordinateur ne peut pas fournir d'alimentation, utilisez une source d'alimentation externe de 3,3 V ou 5 V (sélectionnez selon les spécifications du scanner)

Connexion au PLC (interface RS232)

Résultats standard RS232:

Le scanner est équipé d'un pin 2 (TXD) et d'un pin 3 (RXD)

Le scanner est équipé d'un pin 3 (RXD) et d'un pin 2 (TXD)

Le scanner est équipé d'un pin 5 (GND) → un pin 5 (GND) du PLC.

Pour l'interface RS485:

Connectez le scanner GND à l'interface PLC RS485 B (D-) pin

Connexion à des microcontrôleurs ou à des cartes de développement (par exemple, ESP32)

Connexion de base:

Scanner TX → Board RX (par exemple, ESP32 UART1_RX sur GPIO9 - voir le manuel de la carte)

GND à bord de GND

Considérations relatives au niveau de tension:

Ajouter le module de décalage de niveau si une décalage de tension existe (par exemple, de 5V à 3,3V)

Options de puissance:

Le VCC peut être fourni à partir de l'interface d'alimentation 3.3V de la carte (observez les limites de courant)

Ou utilisez une alimentation séparée

Notes importantes:

Vérifiez toujours les définitions des broches dans le manuel de l'appareil pour éviter les défauts

Assurez-vous que le débit baud et les paramètres de protocole correspondent entre les appareils

Les applications industrielles peuvent nécessiter un conditionnement supplémentaire du signal

(Note technique: cette traduction maintient une terminologie technique précise tout en adaptant les descriptions des connexions aux normes internationales.

Les spécifications de tension et les types d'interfaces sont préservés avec des valeurs exactes pour une mise en œuvre précise.)

Profondeur de champ (DOF) d'un module de lecture de codes-barres

La profondeur de champ (DOF) d'un module de lecture de codes-barres fait référence à la plage de distance effective dans laquelle il

peut reconnaître clairement et avec précision les codes-barres ou les codes QR. Au-delà de cette plage, le flou de l'image peut entraîner un échec de la reconnaissance.

La DOF est influencée par la conception optique, les performances du capteur et l'adaptation de la source lumineuse, ce qui en fait un indicateur critique de

l'adaptabilité environnementale du module.

Principes techniques

La DOF est directement liée à la distance focale de l'objectif et à l'ouverture. Un objectif à courte focale avec une conception à grande DOF permet

une imagerie claire à la fois à courte et à longue distance, ce qui le rend adapté à des scénarios tels que le passage en caisse de supermarché ou l'entreposage

numérisation, où une adaptation rapide à des distances variables est requise. Inversement, un objectif à longue focale a une faible DOF,

offrant une plus grande précision de reconnaissance mais nécessitant un contrôle de distance plus strict—communément utilisé dans la numérisation industrielle à distance fixe

applications.De plus, l'intensité et l'angle de divergence de la source lumineuse affectent la DOF. Un éclairage uniforme et suffisamment lumineux

réduit l'interférence de l'éblouissement et étend la distance de reconnaissance effective, en particulier lors de la numérisation de codes-barres sombresou

étiquettes à faible contraste. Une configuration appropriée de la source lumineuse peut améliorer considérablement la limite inférieure de la DOF.Applications pratiques

Les exigences de DOF varient selon le scénario :

Dans

le tri logistique, où les colis se déplacent rapidement et les distances de numérisation varient, les modules nécessitent une grande DOF (par exemple, 10–100 cm)pour assurer la capture des codes-barres à différentes positions.

Pour

la numérisation de paiement mobile, les utilisateurs tiennent généralement les codes près de la caméra, ce qui rend la limite inférieure de la DOF (par exemple, 5–30 cm)plus critique.

L'éclairage ambiant a également un impact sur les performances de la DOF :

Une forte lumière peut provoquer une surexposition du capteur.

Une faible lumière augmente le bruit de l'image.

Les deux conditions réduisent la plage de DOF effective. Par conséquent, les modules de numérisation professionnels sont souvent dotés de
Contrôle automatique du gain(AGC)

, ajustant la sensibilité à la lumière pour améliorer l'adaptabilité de la DOF dans des conditions d'éclairage variables.

Exposition du volet roulant:
Le capteur active l'exposition rangée par rangée, progressant séquentiellement du haut vers le bas de l'image, semblable à un rideau qui descend.Chaque rangée de pixels a un début et une fin légèrement différents pour l'expositionLa plupart des capteurs CMOS adoptent ce mode, en utilisant des circuits de balayage rangée par rangée pour contrôler le timing de la détection de la lumière pour chaque rangée,permettant une capture d'image continue.

Exposition globale de l'obturateur:
Tous les pixels commencent et terminent l'exposition simultanément, traitant l'ensemble du processus d'exposition "également".utiliser une structure d'obturateur globale pour s'assurer que tous les pixels captent la lumière en même temps avant de lire les signaux uniformémentCela garantit un temps d'exposition cohérent dans toutes les zones de l'image.

Fermeture à rouleaux contre fermeture globale: principales différences

L'obturateur roulant et l'obturateur global sont deux modes d'exposition distincts pour les capteurs d'image, qui diffèrent principalement par le temps d'exposition et les effets d'imagerie.

Voiture à rouleaux:
Fonctionne comme un " rideau roulant ", scannant et exposant les rangées séquentiellement de haut en bas.lors de la capture d'objets en mouvement rapide, le décalage de temps entre les lignes peut entraîner la"l'effet gelé"Les capteurs à volets roulants sont néanmoins de conception plus simple, plus rentables et adaptés à la photographie statique quotidienne ou à la surveillance générale.

Fermeture globale:
Expose tous les pixels simultanément, gelant le mouvement instantanément.ce qui le rend idéal pour les scénarios à grande vitesse tels que la photographie sportive ou l'inspection industrielleCependant, les capteurs d'obturation globaux nécessitent des circuits plus complexes pour un contrôle synchronisé, ce qui entraîne des coûts plus élevés.Ils sont principalement utilisés dans des domaines spécialisés exigeant une haute précision dynamique., comme la conduite autonome et l'imagerie scientifique.

Résumé :
Le volet roulant estdes objets peu coûteux mais susceptibles de bouger, tandis que l'obturateur global fournitune image sans distorsion à un coût plus élevé¥chacun répondant à des besoins d'application différents.
